Podnośnik dwukolumnowy hydrauliczny Nussbaum Power Lift HF 3S 4000 UNIVERSAL

Podnośnik dwukolumnowy hydrauliczny Nussbaum Power Lift HF 3S 4000 UNIVERSAL
Producent: Nussbaum
Nussbaum
Numer katalogowy: HLNTK240.0000114D-7016

Cena netto: 28800.00 zł
Cena brutto: 35424.00 zł
Rata netto w lesasingu od: 444.00 złsprawdź
waga: 700.00 kg
Produkt chwilowo niedostępny - brak na magazynie
Skontaktuj się jeśli jesteś zainteresowany zakupem.
pdfKarta Katalogowa HF 3S 4000 Uni

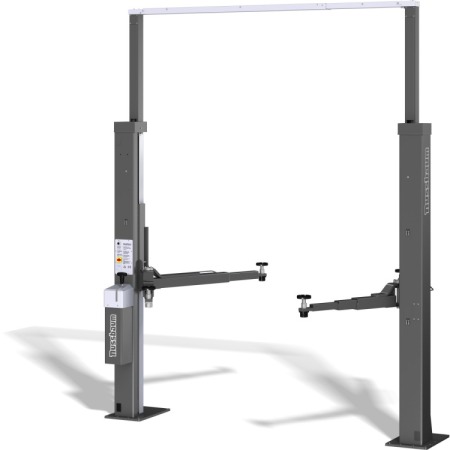

Podnośnik dwukolumnowy elektro-hydrauliczny Nussbaum Power Lift HF 3S 4000 UNI (z ramionami UNI - przednie ramiona o zwiększonym zasięgu)

Wykonany w Technologii NT, przeznaczony do obsługi pojazdów osobowych i dostawczych o masie do 4000 kg.

Podnośnik ma asymetryczną budowę, dzięki czemu ułatwiony jest dostęp do kabiny pojazdu. Wyposażony w podwójne ramiona o niskim punkcie podnoszenia. Sterowanie podnośnikiem zintegrowane jest z kolumnami i jest wbudowane w kolumnę podnośnika. Elektroniczna synchronizacja pozwala na równomierne podnoszenie wózków nośnych. Podnośnik jest zaopatrzony w gniazdko 230V i szybkozłącze sprężonego powietrza (wbudowane w kolumnę podnośnika). Silnik zabudowany jest w kolumnie i zanurzony w oleju, co czyni go bardzo cichym i niezawodnym przez długie lata pracy. Regulowane górne przyłącze – możliwość optymalnego ustawienia prześwitu. Brak łączenia dołem – wolny przejazd.

Podnośnik wyposażony jest w 3 systemy bezpieczeństwa: 2 obwody hydrauliczne z elektrozaworami oraz automatyczne elektromagnetyczne zapadki bezpieczeństwa (brak stukania podczas podnoszenia i opuszczania pojazdu).



Cechy charakterystyczne:

  • Brak ramy - wolny przejazd
  • Asymetryczna budowa - dostęp do drzwi pojazdu z obu stron
  • Automatyczna blokada ramion
  • Napęd elektro-hydrauliczny za pomocą silnika zanurzonego w oleju
  • Cicha praca podnośnika
  • Szybkość podnoszenia (26 s) i opuszczania (14 s)
  • Płynna regulacja podnoszenia i opuszczania pojazdu
  • Bardzo niskie koszty utrzymania oraz praktycznie nie zużywający się układ hydrauliczny

  • System samo-oczyszczający układ hydrauliczny

  • Każda jednostka napędowa i każdy cylinder hydrauliczny są testowane przed wysyłką

  • Opracowany i wyprodukowany w Niemczech

  • Regulowana wysokość podejmowania pojazdu: 115 - 190 mm
  • Zasięg ramion:
    • ramiona długie: 1130 - 1840 mm
    • ramiona krótkie: 570 - 1160 mm
  • Ciągnące cylindry hydrauliczne chronią obwód hydrauliczny nawet podczas intensywnego użytkowania i wymagają bardzo mało energii. Niski pobór mocy, konsekwentna automatyczna kompensacja obwodów hydraulicznych przez system HyperFlow® i niskie koszty konserwacji, również dzięki zmniejszonej liczbie ruchomych części, zmniejszają koszty eksploatacji.
  • Ramiona i kolumny są spawane w najnowocześniejszych zakładach spawalniczych Nussbaum, śrutowane, a następnie lakierowane proszkowo.



Dane techniczne:

Parametry: Wartości:
Udźwig: 4000 kg
Wysokość podnoszenia: 2050 mm
Wysokość całkowita: 4040 (opcjonalnie 4909) mm
Szerokość całkowita: 3350 mm
Szerokość między kolumnami: 2646 mm
Szerokość przejazdowa: 2400 mm
Minimalny prześwit pojazdu: 115 - 190 mm
Zasięg ramion krótkich: 570 - 1160 mm
Zasięg ramion długich: 1130 - 1840 mm
Wysokość kolumn: 4040 mm
Czas podnoszenia: 26 s
Moc silnika: 3 kW
Zasilanie: 380 - 415 V 3ph 50 Hz
Masa własna: 780 kg



Technologia NT:

Opiera się na dwóch niezależnych systemach hydraulicznych gwarantujących bezpieczne podnoszenie i opuszczanie pojazdu, jak również niezawodną synchronizację ramion. Sprawdzony system bezpieczeństwa w technologii NT Nussbaum sprawia, iż podnośnik pod obciążeniem jest zabezpieczony na dowolnej wysokości, bez konieczności stosowania zapadek i synchronizacji za pomocą lin. Zastosowany w podnośniku system hydrauliczny sam się odpowietrza podczas pracy (osiągając górne położenie podnośnika następuje całkowite wyprowadzenie powietrza z siłowników). W podnośniku tłoki chowają się do cylindrów i są całkowicie chronione w kolumnach co zdecydowanie wydłuża ich żywotność i bezawaryjną pracę.


HyperFlow® automatycznie kontroluje synchronizację siłowników w Twoim podnośniku. Podczas każdego pełnego procesu podnoszenia, ciśnienie oleju hydraulicznego w siłownikach jest regulowane. Eliminuje to konieczność pracochłonnego odpowietrzania instalacji hydraulicznej przy jednoczesnej dokładnej synchronizacji (równomierne i synchroniczne podnoszenie wszystkich cylindrów jest gwarantowane przez bardzo długi czas).
HyperFlow® daje jeszcze większe bezpieczeństwo: Jesteś zawsze pewny, że siłowniki w Twoim podnośniku działają w 100% synchronicznie a samochód na podnośniku jest w idealnym poziomie. Dzięki HyperFlow® zwiększasz wydajność pracy: nie tracisz więcej czasu na kontrolę i uzupełnianie oleju hydraulicznego czy ręczne ustawianie równobieżności. Siłowniki synchronizują się samoczynnie, kompensacja ciśnienia oleju hydraulicznego odbywa się także samoczynnie więc w tym przypadku również nie tracisz czasu na zbędne prace regulacyjne. Dzięki HyperFlow® nie potrzebne są już liny czy łańcuchy do synchronizacji, które
stosowane są w konwencjonalnych podnośnikach. Podnośnik hydrauliczny z HyperFlow® gwarantuje dużo dłuższą żywotność.



Czym zapadka bezpieczeństwa Nussbaum różni się od konwencjonalnych systemów bezpieczeństwa?
Podczas procesu podnoszenia zapadka bezpieczeństwa Nussbaum automatycznie zabezpiecza pojazd w odstępach co 100 mm aż do maksymalnej wysokości podnoszenia 1995 mm. Wyłącznik bezpieczeństwa przymocowany jest do kolumny sterującej i umożliwia dodatkowe ręczne ustawienie podnośnika (pojazdu na podnośniku) na zapadce. W przeciwieństwie do konwencjonalnych podnośników 2-kolumnowych, zapadka bezpieczeństwa nie wydaje żadnego kliknięcia podczas podnoszenia i opuszczania, co jest typowe dla tego rodzaju innych podnośnków. Pojazd można opuścić natychmiast po zwolnieniu zapadki, bez konieczności uprzedniego podniesienia go z zapadki.



Fundament:

  • Pod podnośnik wymagany jest jednolity fundament o min. grubości 200 mm wykonany w klasie C20/25 (B25)
  • Grubość warstwy nawierzchniowej w przypadku posadzki wykonanej np. z jastrychu, płytek, powłoki z tworzywa sztucznego itp., nie powinna przekraczać 50 mm. Głębokość zagłębienia kotwy w warstwie betonowej fundamentu powinna wynosić min. 150mm.
  • Wymiary płyty fundamentowej: 3750 mm x 1600 mm.
