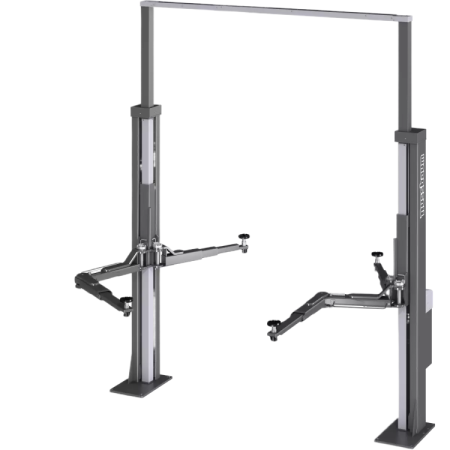

Podnośnik hydrauliczny dwukolumnowy NUSSBAUM Power Lift HF 3S 3500 OTTO DT

Produkt chwilowo niedostępny - brak na magazynie
Skontaktuj się jeśli jesteś zainteresowany zakupem.

Podnośnik dwukolumnowy elektro-hydrauliczny Nussbaum Power Lift HF 3S 3500 OTTO DT

Wykonany w Technologii NT, przeznaczony do obsługi pojazdów osobowych i dostawczych o masie do 3500 kg.

Podnośnik ma asymetryczną budowę, dzięki czemu ułatwiony jest dostęp do kabiny pojazdu. Wyposażony jest w podwójne ramiona o niskim punkcie podnoszenia, obracane w zakresie 180 stopni. Sterowanie podnośnikiem jest zintegrowane z kolumnami i wbudowane w kolumnę podnośnika. Elektroniczna synchronizacja pozwala na równomierne podnoszenie wózków nośnych. Podnośnik jest wyposażony w gniazdko 230 V oraz szybkozłącze sprężonego powietrza (wbudowane w jedną z kolumn podnośnika). Silnik zabudowany jest w kolumnie i zanurzony w oleju, co zapewnia bardzo cichą i niezawodną pracę przez długie lata.

Podnośnik wyposażony jest w 3 systemy bezpieczeństwa: 2 obwody hydrauliczne z elektrozaworami oraz automatyczne elektromagnetyczne zapadki bezpieczeństwa (brak stukania podczas podnoszenia i opuszczania pojazdu).

Cechy:

• Brak ramy – wolny przejazd
• Asymetryczna budowa – dostęp do drzwi pojazdu z obu stron
• Automatyczna blokada ramion
• Napęd elektro-hydrauliczny za pomocą silnika zanurzonego w oleju
• Cicha praca podnośnika
• Szybkość podnoszenia: 23 s
• Szybkość opuszczania: 14 s
• Płynna regulacja podnoszenia i opuszczania pojazdu za pomocą dźwigni sterującej
• Bardzo niskie koszty utrzymania oraz praktycznie niezużywający się układ hydrauliczny
• Samooczyszczający układ hydrauliczny
• Każda jednostka napędowa i każdy cylinder hydrauliczny są testowane przed wysyłką
• Opracowany i wyprodukowany w Niemczech
• Regulowana wysokość podejmowania pojazdu: 115–190 mm
• Zasięg ramion:
  • ramiona długie (łamane): 995–1823 mm
  • ramiona krótkie: 570–1160 mm
• Ciągnące cylindry hydrauliczne chronią obwód hydrauliczny nawet podczas intensywnego użytkowania i wymagają bardzo mało energii. Niski pobór mocy, konsekwentna automatyczna kompensacja obwodów hydraulicznych przez system HyperFlow® oraz niskie koszty konserwacji, również dzięki zmniejszonej liczbie ruchomych części, pozwalają ograniczyć koszty eksploatacji.
• Ramiona i kolumny są spawane w najnowocześniejszych zakładach spawalniczych Nussbaum, śrutowane, a następnie lakierowane proszkowo.



Dane techniczne:

Udźwig:	3500 kg
Wysokość podnoszenia:	205 mm
Wysokość całkowita:	4040 (opcjonalnie 4904) mm
Szerokość całkowita:	3350 mm
Szerokość między kolumnami:	2766 mm
Szerokość przejazdowa:	2518 mm
Minimalny prześwit pojazdu:	115 - 190 mm
Zasięg ramion krótkich:	570 - 1160 mm
Zasięg ramion długich:	995 - 1823 mm
Wysokość kolumn:	4040 mm
Czas podnoszenia:	23 s
Moc silnika:	3 kW
Zasilanie:	380-415 V 3ph 50 Hz
Masa własna:	1090 kg



Technologia NT:

Opiera się na dwóch niezależnych systemach hydraulicznych gwarantujących bezpieczne podnoszenie i opuszczanie pojazdu, jak również niezawodną synchronizację ramion. Sprawdzony system bezpieczeństwa w technologii NT Nussbaum sprawia, iż podnośnik pod obciążeniem jest zabezpieczony na dowolnej wysokości, bez konieczności stosowania zapadek i synchronizacji za pomocą lin. Zastosowany w podnośniku system hydrauliczny sam się odpowietrza podczas pracy (osiągając górne położenie podnośnika następuje całkowite wyprowadzenie powietrza z siłowników). W podnośniku tłoki chowają się do cylindrów i są całkowicie chronione w kolumnach co zdecydowanie wydłuża ich żywotność i bezawaryjną pracę.



Czym zapadka Nussbaum różni się od konwencjonalnych systemów zabezpieczeń?

Podczas procesu podnoszenia zatrzask bezpieczeństwa Nussbaum automatycznie zabezpiecza pojazd w odstępach 100mm aż do maksymalnej wysokości podnoszenia. Wyłącznik bezpieczeństwa przymocowany jest do kolumny sterującej i umożliwia dodatkowe, ręczne ustawienie podnośnika w zatrzasku. W przeciwieństwie do konwencjonalnych podnośników dwukolumnowych zatrzask bezpieczeństwa nie wydaje żadnego kliknięcia podczas podnoszenia czy opuszczania, co jest typowe dla podnośników dwukolumnowych. Pojazd można opuścić natychmiast po zwolnieniu zatrzasku bez konieczności podnoszenia go do góry.



Fundament:

Pod podnośnik wymagany jest jednolity fundament o minimalnej grubości 200 mm, wykonany z betonu klasy C20/25.

Grubość warstwy nawierzchniowej w przypadku posadzki wykonanej np. z jastrychu, płytek, powłoki z tworzywa sztucznego itp. nie powinna przekraczać 50 mm. Głębokość zagłębienia kotwy w betonowej warstwie fundamentu powinna wynosić minimum 150 mm.

Wymiary płyty fundamentowej: 3600 × 1600 mm.
